Клапаны воздушные повышенной плотности SAD

Каталог
Модель оборудования REVIT

Клапаны воздушные повышенной плотности SAD

Заказать расчет стоимости
  • Предназначены для применения в системах вентиляции и кондиционирования воздуха в качестве отсечных или регулирующих клапанов
SAD

Клапан воздушный
повышенной плотности

Серия:
20 — параллельное раскрытие лопаток;
25 — симметричное раскрытие лопаток;
21 — параллельное раскрытие лопаток с обогревом;
26 — симметричное раскрытие лопаток с обогревом.

20
HA

Исполнение:
НA — общепромышленное (лопатка алюминиевая);
НZ — общепромышленное (лопатка оцинкованная);
KR — коррозионно-стойкое;
EXA — взрывозащищенное (лопатка алюминиевая);
EXZ — взрывозащищенное (лопатка оцинкованная);
EXKR — взрывозащищенное коррозионно-стойкое.

Проходное сечение клапана
(ширина (А) × высота (В), мм)

600x400
1×S220S

Количество кассет (n) × тип привода:
n×T — электропривод;
n×R — ручной привод;
n×T.BLAST — электропривод взрывозащищенный BLAST;
n × — без привода;
n — количество приводов (по таблице 2/3);
T — тип электропривода (по таблице 1).

  • Клапаны изготавливаются с параллельным или симметричным раскрытием лопаток:

    •клапаны с параллельным раскрытием лопаток SAD20/21 рекомендуется применять в качестве отсечных

    •клапаны с симметричным раскрытием лопаток SAD25/26 рекомендуется применять в качестве регулирующих

  • Многолопаточные клапаны без вылета лопаток за габарит корпуса. Изготавливаются прямоугольного сечения в жестком стальном корпусе, в котором на осях установлены лопатки поворотного типа
  • Корпус клапана канального типа (два присоединительных фланца) из оцинкованной или нержавеющей стали
  • Лопатка клапана из усиленного алюминиевого или стального оцинкованного профиля
  • Подшипниковые узлы предотвращают перекос осей лопаток, что позволяет регулировать поток в условиях максимального давления
  • В зоне примыкания лопаток расположен упругий уплотнитель, стойкий к перепадам температур
  • Клапаны сохраняют работоспособность вне зависимости от пространственной ориентации
  • Серия SAD21/26 разработана для низких температур перемещаемого воздуха (до -70°С). Обогрев корпуса клапана и электропривода по периметру осуществляется с использованием нагревательного кабеля, подключаемого к сети 220 В. Сам привод помещен в специальный утепленный кожух
  • Сертификаты соответствия по регламенту ТР ТС 012/2011
  • Применяются взрывозащищенные электроприводы типа BLAST собственного производства в стальном корпусе с защитным покрытием (взрывонепроницаемой оболочке)
  • Максимальное статическое давление до 2500 Па
  • Класс утечки воздуха через лопатки 3
  • Рабочий диапазон температур перемещаемого воздуха: от –30°С (от –70°С для SAD21/26) до +50°С
  • Степень защиты корпуса привода IP54 по ГОСТ 14254-2015
  • Коэффициент теплосопротивления через сечение клапана:

    •для исполнения НА/EXA

    •для исполнения HZ/KR/EXZ/EXKR — 0,0063 м2К/Вт

  • Мощность нагревательного кабеля (SAD21/26):

    •номинальная потребляемая мощность — 0, 03 кВт

    •максимальная пусковая мощность при минус 10°С — 0, 2 кВт/м (длительность пропускания пускового тока 300 с)

  • Длина нагревательного кабеля — 2А+2В+600, мм
  • Минимальный размер А×В = 200×200 мм
  • Максимальный размер А×В = 3400×3400 мм



Модельный ряд клапанов SAD



 SАD20 SАD21 SАD25 SАD26
Рабочее давление, Па 2500 2500 2500 2500
Скорость перемещаемой среды, м/с 20 20 20 20
Класс утечек 3 3 3 3
Климатическое исполнение* У2 УХЛ2 У2 УХЛ2
Периметральный обогрев   •   •
Раскрытие П П С С
Исполнение НА • • • •
НZ • • • •
KR • • • •
EXА • • • •
EXZ • • • •
EXKR • • • •

* Температура эксплуатации клапанов, оснащенных электроприводом, соответствует температуре эксплуатации заявленной фирмой производителем для данного электропривода. В случае если клапан имеет периметральный подогрев, возможно увеличение нижнего предела рабочего диапазона температуры.



Тип электропривода



 Без возвратной пружины     С возвратной пружиной
N220S 220 В, концевые выключатели   S220S 220 В, концевые выключатели
N24S 24 В, концевые выключатели   S24S 24 В, концевые выключатели
N24PS 24 В, концевые выключатели,
плавное регулирование 0..10 В



Количество лопаток (N) в клапане

В, мм

N, шт.

200≤B<300

 1

300≤B<450

 2

450≤B<600

 3

600≤B<750

 4

750≤B<900

 5

900≤B<1050

 6

1050≤B<1200

 7

1200≤В≤1350

 8

1350≤B<1500

 9

1500≤B<1650

 10

1650≤B<1700

 11



Кассетное исполнение клапанов

  • В случае, если размер клапана превышает размер односекционного исполнения (1700*1700), то клапан будет изготовлен в кассетном исполнении
  • Максимальный размер в кассетном исполнении A Х В = 3400 х 3400
  • Такие клапаны дополнительно оснащаются соединительными накладками и поступают к заказчику в полностью собранном виде, кроме случаев, когда размеры клапана превышают максимально допустимые размеры для транспортировки

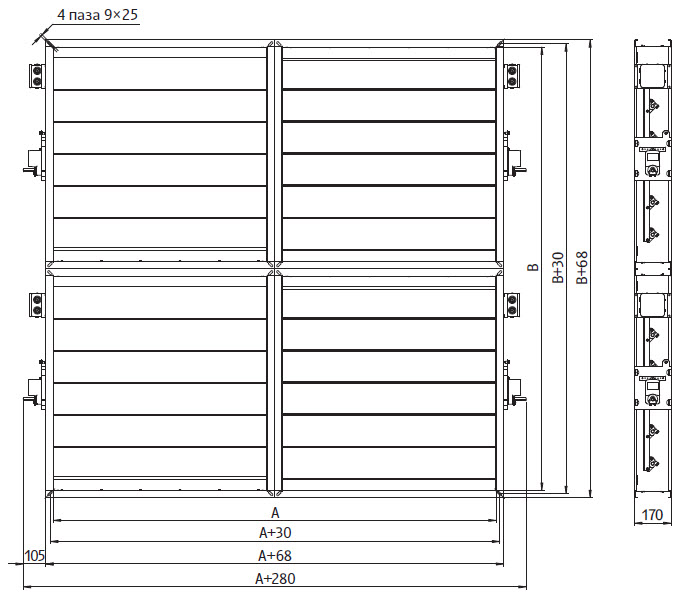

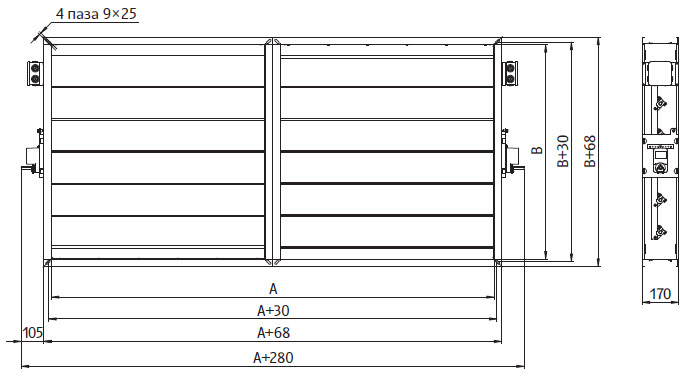

2-х кассетное исполнение 4-х кассетное исполнение

Характеристики

  • Комплектация исполнительным механизмом, привод с пружинным возвратом S220S и S24S
  • Комплектация исполнительным механизмом, привод без возвратной пружины N220S и SN24S
  • Комплектация исполнительным механизмом, привод плавного регулирования N24PS

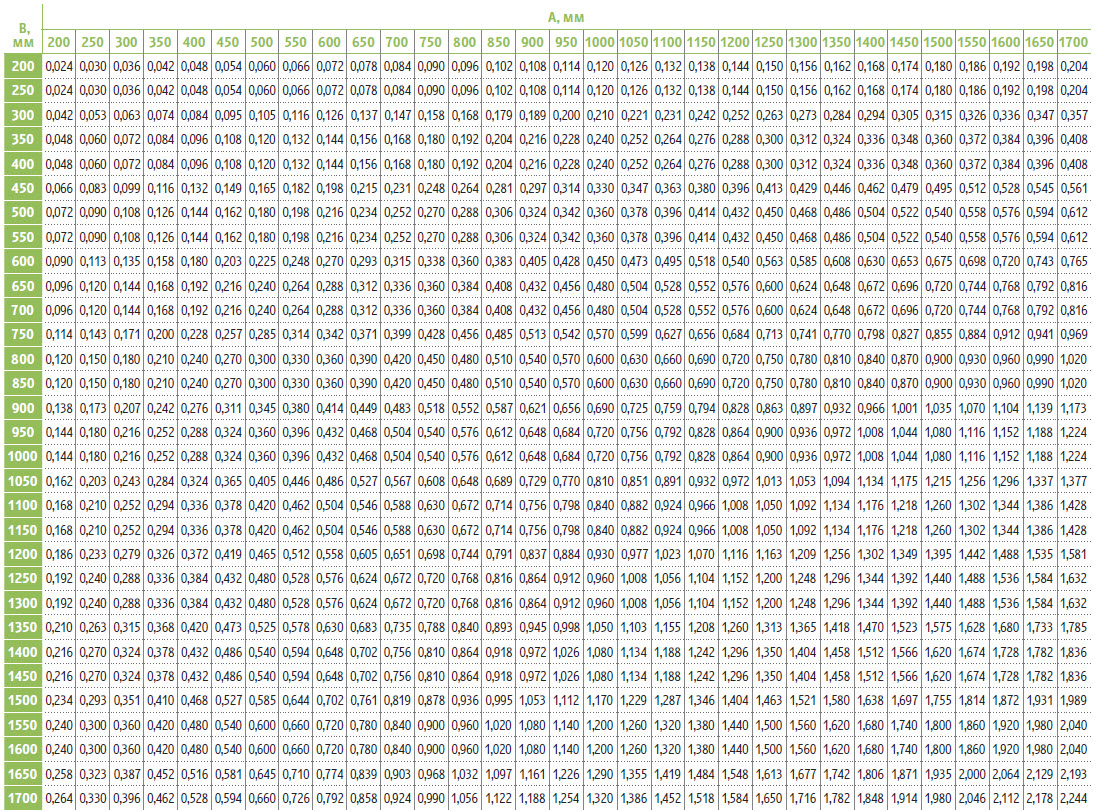

  • Площадь живого сечения клапанов SAD, м²

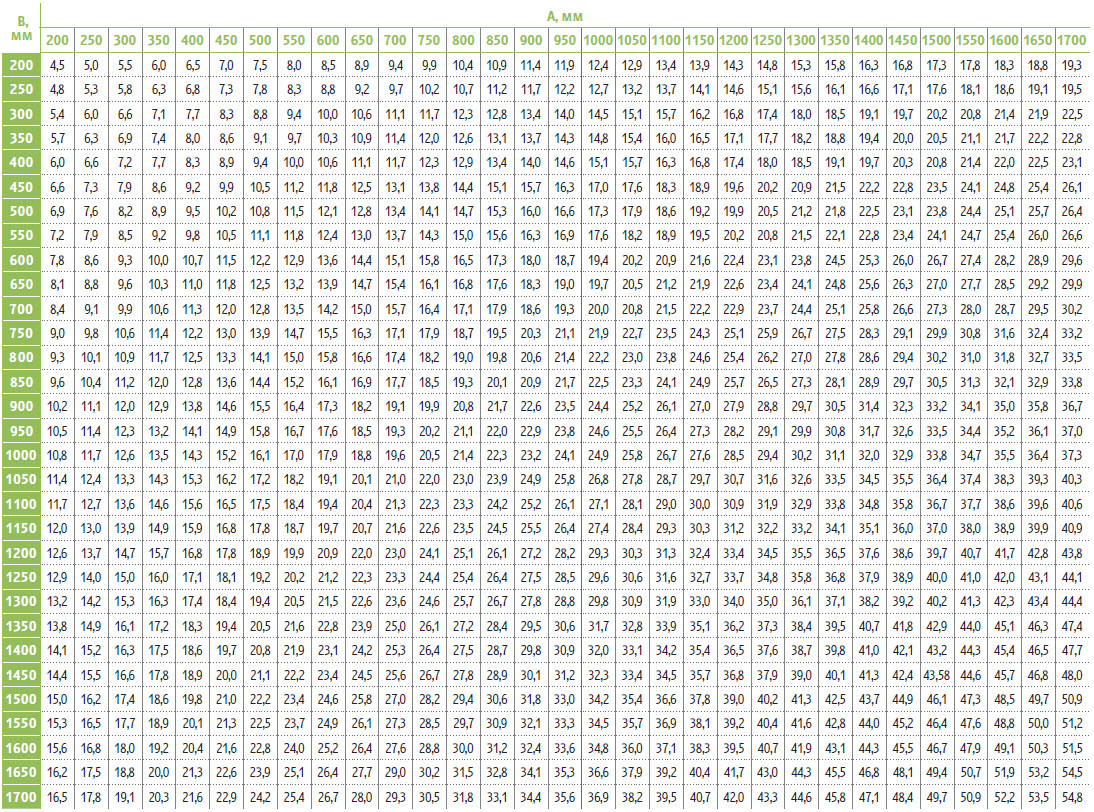

  • Масса клапанов SAD 20/26 (алюминиевая лопатка), кг¹

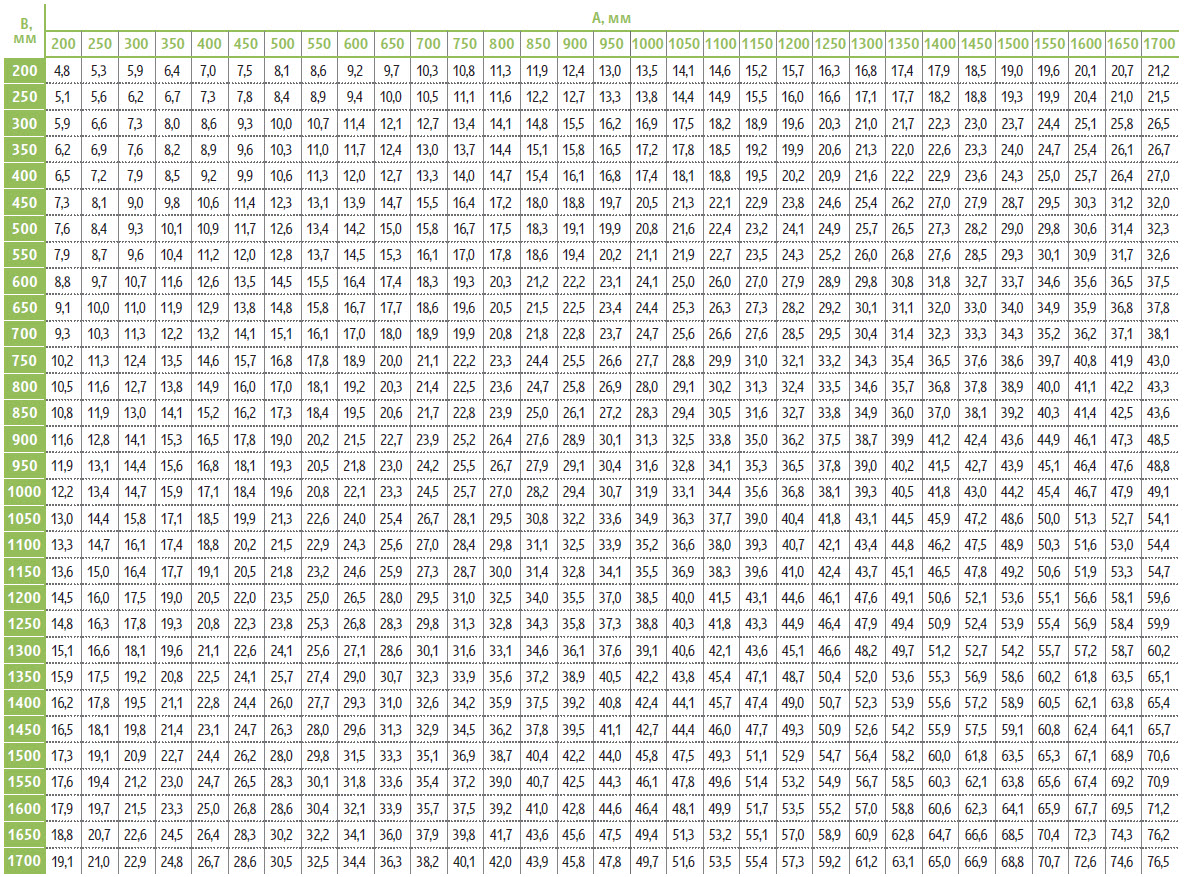

  • Масса клапанов SAD 20/26 (стальная лопатка), кг¹
